Startseite / Produkte / Getriebemotoren

Getriebemotoren

mit Planeten-, Stirnrad-, Kegelwinkel- oder Schneckengetriebe

Getriebemotoren Reihe G2

mit Asynchronmotoren und fester Drehzahl

Die für industrielle Einsatzzwecke ausgelegten Minigetriebe

Reihe G2 zeichnen sich besonders durch ihre kleine Bauweise aus.

In stabilen Aluminiumgussgehäusen werden gehärtete und teilweise flankengeschliffene Zahnräder verwendet, wodurch ein sehr hohes Maß an Lebensdauer und Laufruhe gewährleistet ist.

• Ausführungen
  mit freier Antriebswelle
  mit 3-Phasenmotor 0,03 kW 230/400 V 50 Hz
  mit 3-Phasenmotor 0,09 kW 230/400 V 50 Hz - geeignet für Betrieb mit Frequenzumrichter
• Abtriebsdrehmomente T₂ bis 30 Nm
• Übersetzungen i= 2,96 bis 5611
• Lieferbar in Fuß- und Flanschausführung
  Bauformen B3 - B14 - B5 - B3/B14 - B3/B5
• Alle Getriebemotoren sind lageunabhängig einsetzbar
• Kleine kompakte Bauweise
• Kombination mit Stirnrad-, Stirnrad-Kegel- oder Schneckengetrieben
• Lebensdauergeschmiert, dadurch wartungsfrei

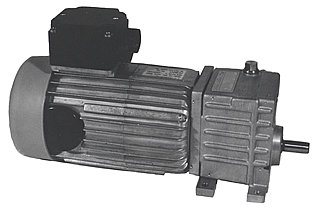

Getriebemotoren Reihe GN

mit Gleichstrom-Nebenschlußmotor, Drehzahl regelbar

Die für industrielle Einsatzzwecke ausgelegten Minigetriebe

Reihe GN zeichnen sich besonders durch ihre kleine Bauweise aus.

In stabilen Aluminiumgussgehäusen werden gehärtete und teilweise flankengeschliffene Zahnräder verwendet, wodurch ein sehr hohes Maß an Lebensdauer und Laufruhe gewährleistet ist.

Verwendung von eigengekühlten, wartungsarmen Gleichstrom- Nebenschlußmotoren mit kugelgelagertem Anker. Mit Wechselspannungs-Tachogenerator und Thyristorregler ist ein Regelbereich bis R=50 möglich.

• Antriebsleistung P= 0,150 kW
• Abtriebsdrehmomente T₂ bis 30 Nm
• Übersetzungen von i=3,33 bis i=5611
• Lieferbar in Fuß- und Flanschausführung
  Bauformen B3 - B14 - B5 - B3/B14 - B3/B5
• Alle Getriebemotoren sind lageunabhängig einsetzbar
• Kleine kompakte Bauweise
• Kombination mit Stirnrad-, Stirnrad-Kegel- oder Schneckengetrieben
• Lebensdauergeschmiert, dadurch wartungsfrei

Getriebemotoren Reihe GF2

mit integriertem Frequenzumrichter, Drehzahl regelbar

Die für industrielle Einsatzzwecke ausgelegten Minigetriebe

Reihe GF2 zeichnen sich besonders durch ihre kleine und kompakte Bauweise aus. In stabilen Aluminiumgussgehäusen werden vergütete Zahnräder verwendet, wodurch ein sehr hohes Maß an Lebensdauer und Laufruhe gewährleistet ist.

Die große Anzahl unterschiedlicher Getriebeübersetzungen ermöglicht eine feine Abstufung des Drehzahlbereiches.

Mit dem hochwertigen, im Motor-Klemmenkasten integrierten Frequenzumrichter, kann mittels eines Potentiometers standardmäßig ein Verstellbereich von 1:6 und mit angebautem Fremdlüfter bis 1:20 eingestellt werden.
Optional kann auch eine Fernbedienung geliefert werden, um den Antrieb auch an schwer zugänglichen Stellen bequem regeln zu können.

• Antriebsleistung P= 0,09 kW
• Abtriebsdrehmomente T₂ bis 30 Nm
• Übersetzungen von i=2,96 bis i=5611
• Lieferbar in Fuß- und Flanschausführung
  Bauformen B3 - B14 - B5 - B3/B14 - B3/B5
• Alle Getriebemotoren sind lageunabhängig einsetzbar
• Kleine kompakte Bauweise
• Kombination mit Stirnrad-, Stirnrad-Kegel- oder Schneckengetrieben
• Lebensdauergeschmiert, dadurch wartungsfrei
• Hoher Standard
• Serienmäßige Integration von Funkentstörfilter Klasse A, optional Klasse B
• RS 485 Schnittstelle
• DC-Zwischenkreisdrosseln
• PID-Regler
• Einfache Inbetriebnahme
• Motor und Frequenzumrichter als komplette Einheit
• Optimale Abstimmung des Frequenzumrichters auf die Daten des Basismotors
• Zeitersparnis und Ausschließen möglicher Fehlerursachen bei der Inbetriebnahme
• Keine abgeschirmten Motorzuleitungen
• Verzicht auf die bei separat aufgestellten Umrichtern aus Gründen der elektromagnetischen Verträglichkeit erforderlichen abgeschirmten Kabel
• Reduzierung des Verlegeaufwandes und des vorzuhaltenden Kabelsortiments
• Energieeinsparung
• Einsatz von Normmotoren mit Wirkungsgraden nach Klassifizierung eff 2 oder eff 1 der CEMEP-Vereinbarung
• Optimale Drehzahlanpassung der Kompaktantriebe an den Prozess
• Bereits nach kürzester Zeit Amortisation des Mehrpreises eines Kompaktantriebes gegenüber eines Standard-Antriebes durch Einsparung von Energiekosten
• Hohes Qualitätsniveau
• Robuster Aufbau und Schutzart IP55 für alle Komponenten des Antriebes
• Verguss aller empfindlichen Komponenten des Umrichters zur Sicherung der Schwingungsfestigkeit des Umrichterteils im Kompaktantrieb
